Desarrolla y fabrica reactores y trampas de línea de aire de tipo seco pequeños, medianos, grandes y extra grandes, como SVG, SVC, VSC, HVDC y HVAC.
Suministrando rendimiento que marca el mundo
01

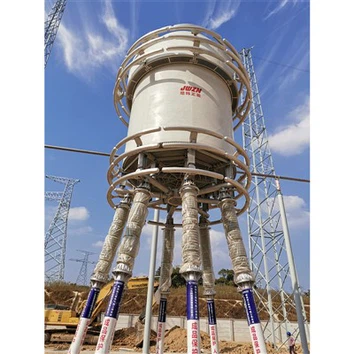

Reactores de suavizado para Changji-Guqua ± 1100 kV UHV DC Proyecto de transmisión
02
Reactores convertidores para Baihetan-Jiangsu ± 800 kV UHV Hybrid DC Transmission de transmisión
03
Reactores de derivación de 500 kV para el proyecto Sylvania de ± 800 kV en Brasil
Control de alta calidad
Inspección entrante
● Director:Tamaño, velocidad de superposición, resistencia a aislamiento, resistencia a CC, prueba de voltaje de resistencia
● Agente de resina/cura epoxi/imidazole:Prueba de resistencia a la compresión y transición de vidrio
● Productos de fibra de vidrio:Dimensiones, informes de verificación de material, supervisión de fabricación extendida
● Palabres de conducto:Dimensiones, resistencia a la compresión y prueba de impacto del rayo
● Barra de aluminio:Tamaño, comprobación de informes de material
● Aisladores:Dimensiones, verificación de informes, pruebas presenciadas
● Productos de acero inoxidable:Dimensiones, inspección magnética, verificación de informes de material y supervisión de fabricación extendida
● Productos de fibra de vidrio:Dimensiones, comprobación de informes de materiales y fabricación extendida
Inspección de supervisión en el proceso
● Prueba de contenido de pegamento del fibro
● Prueba de alambre de AC Hi-Pot para devanarse
● Prueba de cables de alta potencia de CA para devanados
● Pruebas de resistencia de aislamiento y resistencia a CC antes y después de curarse
● Curva de curado de registro
● Inspección dimensional: conductores y devanados
Requisitos para el uso de reactores de núcleo aéreo
• Ningún objeto metálico que formen bucles cerrados (re-bar, cuadrícula molida, vigueta de techo, etc.) deben estar dentro de un diámetro del reactor de núcleo de aire. Por lo general, esto crearía un área de 12 pies x 12 pies (suponiendo que los reactores del núcleo de aire estén apilados) con el reactor del núcleo de aire en el centro. Si los reactores de núcleo de aire no están apilados, sería necesario más área de piso.
• Los gabinetes de acero de aluminio y en juntas seccionalizados pueden tener espacios separados de hasta 1/2 diámetro entre las paredes del recinto y el reactor del núcleo de aire.
• Si la re-bar directamente debajo del reactor de núcleo de aire es preocupante (u otros bucles de formación de metales), se pueden usar pedestales para elevar los reactores lejos del piso, el techo o el suelo. Si los reactores no se pueden levantar debido a las limitaciones de altura, se puede colocar una placa de aluminio de 12 pies x 12 pies x 3/8 ″ de espesor directamente debajo del reactor para protegerse.
• Si los efectos sobre la salud son preocupantes, la fabricación del reactor debe consultarse para determinar los requisitos de distancia para cumplir con los niveles seguros de campo magnético. Como regla general, el campo magnético 1/2 diámetro del reactor será de aproximadamente 30 Gauss. Un recinto de pared delgada no proporcionará ningún efecto de blindaje. Para obtener campos más bajos, se puede proporcionar más espacio, o se puede usar una cortina de aluminio (escudo) de 3/8 ″ alrededor del reactor. Si el personal puede entrar en contacto con la cortina de aluminio, se puede requerir un recinto de doble pared debido a la temperatura excesiva del aluminio y al peligro de las quemaduras.
Voltaje de hasta 46 kV
Bil hasta 250 kV bil
Kvar hasta 10000
MAX AC Current=4000 amperios
Max DC Current=6200 amperios
Frecuencia - Max 420 Hz
Clase de aislamiento - 220 CO
Aumento de la temperatura 80, 115, 150 Co
Tipos de recinto: 1, 2, 3r y 3Re
Abra la bobina solo para la instalación interior
* Las calificaciones anteriores están sujetas a una combinación de corriente, voltaje y reactancia
Rango de aplicación de reactor de núcleo de aire
Los reactores de núcleo de aire se emplean principalmente en sistemas de transmisión y distribución de energía eléctrica, así como en sistemas de energía eléctrica de plantas eléctricas. Se instalan para proteger estos sistemas y para aumentar su eficiencia.
Como una aplicación especial, también se utilizarán reactores de núcleo de aire en laboratorios de pruebas eléctricas e instituciones de investigación.
Con el desarrollo continuo de la tecnología de energía eléctrica, especialmente a través del mayor uso de semiconductores en los sistemas de energía eléctrica, los requisitos de los inductores de energía han cambiado durante las últimas décadas. El espectro de aplicación para los reactores de núcleo de aire se ha extendido, causado por ventajas económicas de la tecnología de reactores de núcleo aéreo en comparación con los reactores de núcleo de hierro y por los beneficios de las características lineales de los reactores aéreos.
Nuestro certificado
Certificación oficial, servicio profesional después de la venta.
Clientes principales
Preguntas frecuentes
Somos fabricantes y proveedores profesionales de reactores de aire en China, especializados en proporcionar un servicio personalizado de alta calidad. No dude en comprar un reactor de núcleo de aire de alto grado a precio competitivo de nuestra fábrica.
